Z zabraniem towarzysza nie ma żadnego problemu, kamerę też mam. Musiał by tylko dysponować czasem wtedy, gdy jadę.
Jutro jadę około godziny 15.
No dobra, jedziemy dalej (a to jeszcze nie koniec)

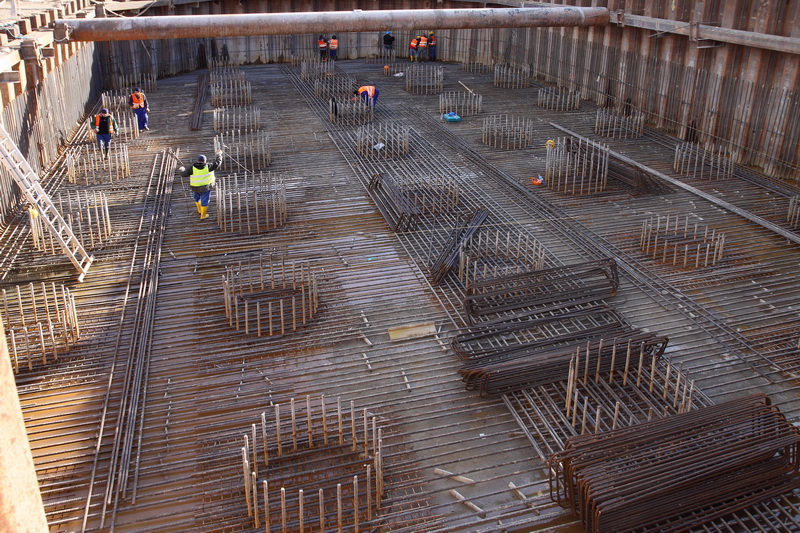

Fundamenty lewej podpory wylane betonem są w połowie. Teraz dokańczane jest zbrojenie i będzie można zalać je „na gotowo”.

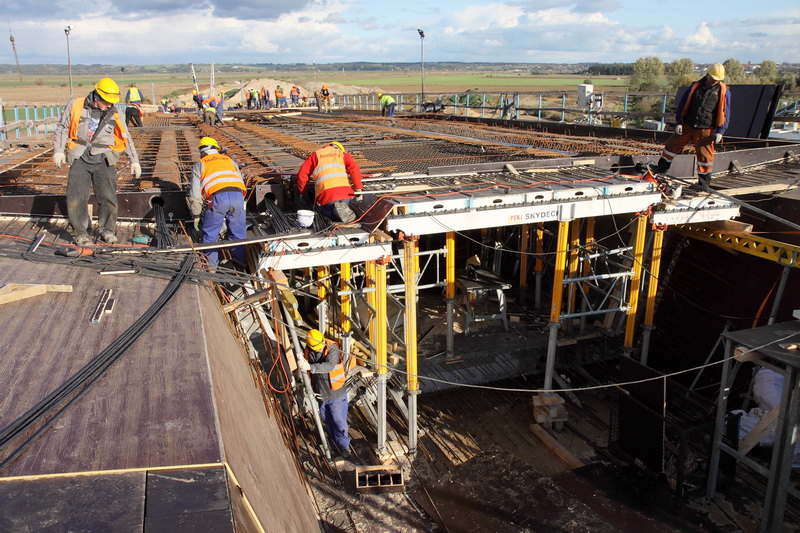

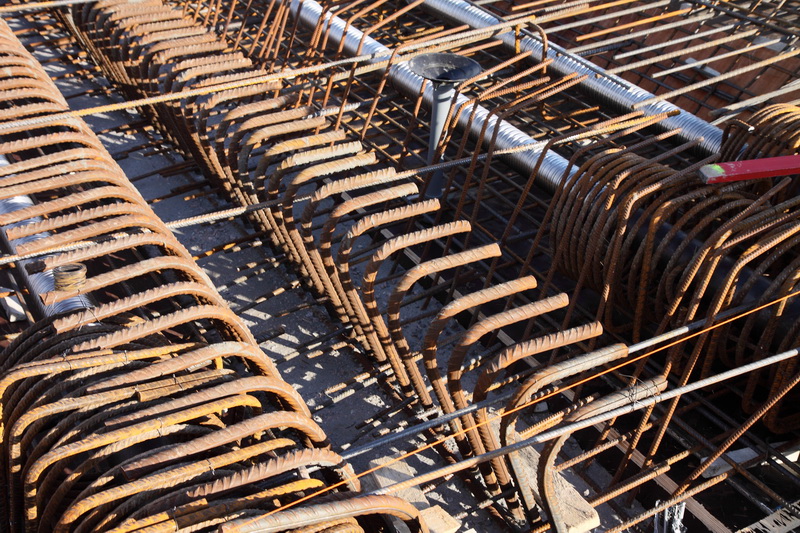

W naszej podporze rozpoczęto wykonywanie zbrojenia. Mając w pamięci lewą podporę, trochę to potrwa, bo zakres prac – ogromny.
Przy okazji podejrzałem na lewym brzegu mocowanie niezrozumiałych dla mnie elementów do dna zbrojenia pala. Okazało się że jest to
konstrukcja do iniekcji podstawy pala. Składa się z worka, który potem się rozwinie i rur, którymi doprowadzany będzie zaczyn cementowy.
Całość ma spowodować lepsze posadowienia pala w gruncie.
Wyjaśnienie tutaj:
Cytuj:
Metoda iniekcji cementowej opracowana w Katedrze Geotechniki Politechniki Gdańskiej polega na zastosowaniu specjalnej
elastycznej komory, wykonanej zazwyczaj z półprzepuszczalnej geotkaniny. Komora została opatentowana w 2005 r. jako Sposób
zwiększania nośności oraz zmniejszania osiadania wielkośrednicowych pali wierconych (patent PL 188356). Schemat komory
iniekcyjnej przedstawiono na rycinie 1, przykład realizacji komór iniekcyjnych z placu budowy obrazuje rycina 2.
Iniekcję wykonuje się po siedmiu dniach od zabetonowania trzonu pala za pomocą modyfikowanego zaczynu cementowego.
Zaczyn cementowy wprowadzany jest przez dwie rurki iniekcyjne pod ciśnieniem 2–4 MPa. Komora, łącznie z dyszami iniekcyjnymi,
przymocowana jest do kosza zbrojeniowego i razem z nim opuszczana do otworu przed betonowaniem pala. Rurki iniekcyjne
połączone są z dyszą iniekcyjną, składającą się z dwóch płyt stalowych umieszczonych wewnątrz geosyntetycznej komory przed jej zszyciem.
http://www.nbi.com.pl/assets/NBI-pdf/20 ... entowe.pdfA tak w ogóle, to jeden pal składa się z dwóch segmentów tego zbrojenia.
